1. 額定電流---In

  保險絲的額定電流是指它的公稱額定電流, 通常就是電路能  夠工作的最大電流值。
 　　正確選擇保險絲的額定電流值, 必須作如下考慮:

例如: 電路的工作電流: Ir = 1.5 A,UL規格保險絲額定電流應是: In = Ir/Of = 1.5/0.75 = 2A

這兒的 Ir是電路工作電流,Of 是 UL 規格保險絲的折減率，所以應該選擇 2A 的保險絲，對于 IEC規格保險絲則沒有折減率要求
即: Ir = In

如果特殊的額定電流不是通用的, 應該選最鄰近的較高值。

錯誤的選澤：把希望保險絲熔斷的電流值作為額定電流值。

  2. 額定電壓---Un

 　　保險絲的額定電壓是指它的公稱額定電壓, 通常就是保險絲斷開后能夠承受的最大電壓值。
保險絲通電時兩端所承受的電壓大大小于其額定電壓，因此額定電壓基本上無關緊要。

正確選擇保險絲額定電壓應該等于或大于電路電壓

例如: 250V的保險絲可以用于 125V的電路

對于低電壓的電子應用, 一個交流額定保險絲可以用于直流   電路中。
關于保險絲的額定電壓主要應考慮: 當電路電壓不超過熔斷器額定電壓時, 保險絲是否有能力分斷給出的最大電流

認識的誤區：保險絲的額定電壓必須跟電路電壓一致！

  3. 環境溫度

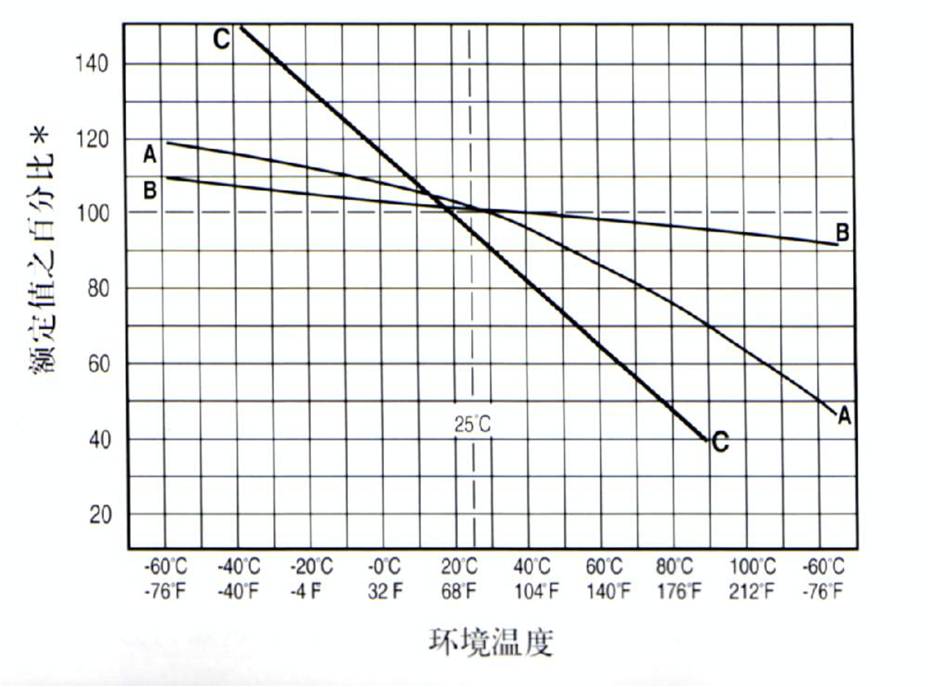

 　　保險絲所處小環境溫度或已知的工作溫度, 對保險絲的動作是有影響的環境溫度越高, 保險絲的工作時就越熱, 其壽命也就越短不管是 UL 規格還是 IEC規格, 保險絲的各項指標都是指在25 0C ，如小環境工作溫度較高，則要考慮保險絲的溫度折減率（見下圖）。

例: 選用快熔斷保險絲在 90 0C小環境下和 1.5A 電流下工作,參閱下圖, 其折減率 (Tf) 是 95%.

若選用 IEC規格保險絲, 那么額定電流就是:
    In = In/ Tf = 1.5A/0.95 = 1,58 A  推薦 1.6 A 或 2 A 的保險絲

若選用UL 規格保險絲 那么額定電流就是:
    In = In/OfxTf = 1.5A/0.75x0.95 = 2.1 A  應選 2.5 A 的保險絲

圖  解: 曲線 A: 傳統的慢熔斷保險絲
         曲線 B: 特快熔斷, 快熔斷和螺旋式繞制的保險絲
         曲線 C: 可恢復 PTC

  4. 電壓降/冷電阻---Ud/R

 　　一般情況下，保險絲的電阻值與它的額定電流值成反比。
在保護電路中要求保險絲阻值越小越好，這樣它的損耗功率就??；因此在保險絲技術參數中規定了最大電壓降值或冷電阻值，但不作為產品驗收依據。

保險絲的電壓降：通以直流額定電流，使保險絲達到熱平衡后所得的讀數。
保險絲的冷電阻：在小于額定電流10%的條件下測得的讀數
保險絲的電壓降和冷電阻可以互相換算。
小規格保險絲的電壓降對低壓電路的影響較大，務必注意！
極端情況下由于電阻太大會無法輸出需要的工作電流。

5. 熔斷特性

也稱作保險絲的時間-電流特性或I-T特性或安秒特性, 是保險絲最主要的電性能指標，它表明了保險絲在不同過載電流負載下熔斷的時間范圍。
當流經保險絲的電流超過額定電流時, 熔體溫度逐漸上升，以至最后保險絲被燒斷,我們把這都歸屬為一種過載狀態。
保險絲需要有一定的過載能力：
UL規范保險絲的最大不熔斷電流是110%In；
IEC規范保險絲的最大不熔斷電流是150%In或120%In保險絲也要求在超過限量的過載電流時能及時地燒斷：
  　UL規范保險絲的最小熔斷電流在130%In 左右；
  　IEC規范保險絲的最小熔斷電流在180%In 左右；

根據熔斷特性不同，可以把保險絲分為快速型和延時型等：
快速保險絲常用在阻性電路中，保護一些對電流變動特別敏感的元器件；
延時保險絲常用在電路狀態變化時有較大浪涌電流的感性或容性電路中，它能承受開關機時浪涌脈沖的沖擊，而真正出現故障時仍能較快的斷開電路每一條曲線代表了一個規格保險絲的熔斷特性，對應每一個負載電流都能找到它的熔斷時間。
不同類型保險絲具有不同形狀的特性曲線。

時間/電流特性曲線最好地描繪了保險絲的過載性能，供設計師選用保險絲規格時主要的參考.



時間-電流特性表
% of Ampere Rating	Opening Time at 25°C
	Min.	Max.
100%	4hours
100%	1sec.	120sec.
100%	0.1sec.	3sec.
100%	0.002sec.	0.05sec.



6.分斷能力---Ir

 　　分斷能力也稱為最大分斷能力或短路分斷能力或遮斷電流。

分斷能力是保險絲最主要的安全指標。它表明了在規定的電壓下, 保險絲能安全地切斷的最大電流。

當流經保險絲的電流相當大以至短路的時侯，仍要求保險絲能  安全分斷電路，且不帶來任何破壞性。

當超過額定分斷電流值時, 保險絲有可能出現破碎，爆炸，噴  濺，引起周圍人身或其他元器件的燃燒和破壞等不安全現象。

保險絲的分斷能力取決于保險絲的結構和所用的材質, 一般來說低分斷能力保險絲大部份都是玻璃殼體的, 高分斷能力保險絲通常有陶瓷殼體, 其中許多還填充有純凈顆粒狀石英材料按照常規, 當被保護系統是直接聯接到電源輸入電路和保險絲被置于電源輸入部份時, 一定要使用高分斷能力保險絲.

在大部分二次電路中, 特別是電壓低于電源電壓時, 選用低分斷能力保險絲就足以能勝任了.



7. 熔化熱能值—I2t

 　　熔斷器的熔化熱能值(If2t)是指熔體熔斷所需要的能量值, 通常被用于熔斷器承受浪涌能力的技術指標,其中 I為過載電流，t為熔斷時間電路中出現浪涌時所釋放出來的能量值(Ir2t)

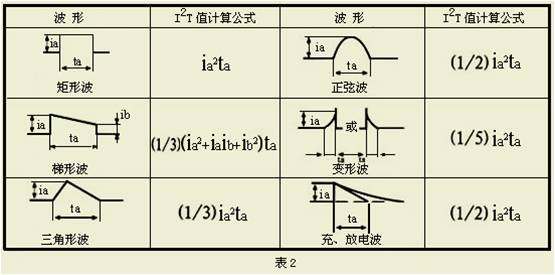

原則: 選用熔斷器時必須考慮 If2t > Ir2t, 即熔斷器的熔化熱能應大于浪涌電流釋放的熱能 幾種典型波形的I2t 計算方法(見下圖)

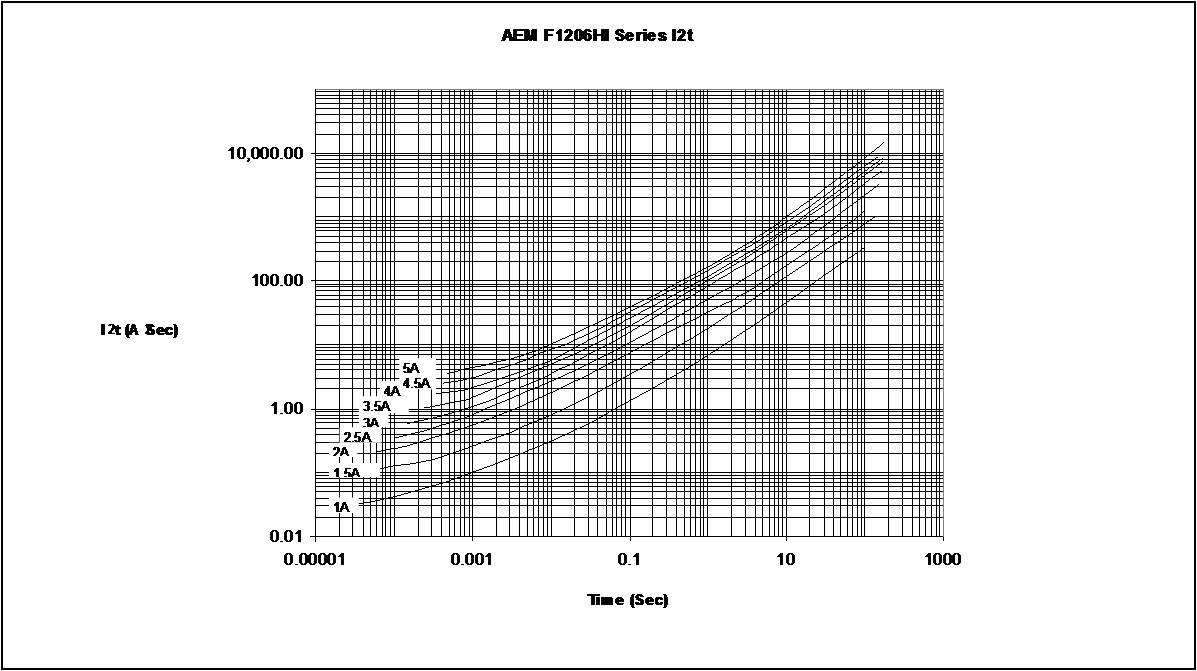

熔斷器的熔斷時間跟電流產生的熱量, 散熱條件及熔斷器的熱容特性等都有關,許多因素都會影響熔斷器的熔斷時間,所以熔斷器在不同的分斷電流或分斷時間會有不同的If2t,也就是說 If2t 并不是一個常數If2t-t 曲線就是反映不同熔斷時間時熔斷器的If2t值(見下圖)

Ia—脈沖電流波形, ta—脈沖電流持續時間

能量/時間曲線最好地描繪了保險絲的熔化熱能變化情況，供設計師選用保險絲耐脈沖能力時主要的參考.


耐脈沖沖擊次數

 　　當If2t > Ir2t時,熔斷器應能承受脈沖的沖擊,不會被熔斷但會受到一些損傷,從而略微降低它的 If2t

通過計算和選擇 If2t 和 Ir2t 的關系,可以知道熔斷器能夠承受的脈沖次數,反過來說需要熔斷器能夠承受多少次以上的浪涌沖擊,就必須選擇熔斷器的 If2t 與電路脈沖的  Ir2t 關系

AEM 熔斷器的 If2t 和 Ir2t 的大概關系
      Ir2t <= 30% If2t     100,000次
      Ir2t <= 38% If2t     10,000次
      Ir2t <= 48% If2t     1,000次

Littelfuse保險絲的 If2t 和 Ir2t 的大概關系
      Ir2t <= 22% If2t     100,000次
      Ir2t <= 29% If2t     10,000次
      Ir2t <= 38% If2t     1,000次
   8. 耐久性/壽命

 　　保險絲的壽命是很長的，在無故障的情況下幾乎與設備的壽命是可以同步的

測試 IEC 規格的小型管狀保險絲壽命的方法：在直流電源條件下，以1.20 In（或1.05 In）電流導通一小時，斷開15分鐘，連續100個周期，最后再以1.5 In(或1.15 In) 電流導通一小時，期間不能有熔斷或其他異?，F象。

保險絲的儲存期，在正常條件下不少于兩年，到期經復檢合格后可再行儲存。

9. 結構特征和安裝形式

  結構特征

管狀：玻璃管-低分斷能力，陶瓷管-高分斷能力；

          填充細粒石英沙-用于滅弧，玻璃管變色-熔斷指示；
           內焊式與外焊式；

          加引線套帽-用于焊接(有時需先將引線成型)

微型：電阻式，晶體管式，薄膜式

片式：薄膜式，多層獨石，電阻式

其他：插片式，螺栓式，密封式，報警式

熔體結構：圓絲，扁絲，單絲，雙絲，復合絲；

           直線狀，波浪狀，鋸齒狀；

           片狀熔體（帶一個或多個瓶頸部份）

           組合熔體：熔絲纏繞，加錫球，加金屬片，電阻等

  安裝形式

面板安裝：保險絲盒，保險絲插座

底板安裝：保險絲夾，保險絲夾座

印刷線路板安裝：

插件安裝（波峰焊）：徑向引線，軸向引線
      表面安裝（紅外焊，回流焊）：多層獨石，薄膜式
       有時需要在管外加熱縮套管，使保險絲與周圍元件絕 緣

懸掛式安裝：保險絲套

  10. 安全認證

保險絲是一種安全元件，它的質量直接關系到人身和財產的安全。作為一個安全元件必需經過有關機構的認證, 才能生產，銷售和使用。許多國家（地區）都對保險絲有各自的認證要求, 經過認證并具有相應標記的保險絲才會被允許進入該國（地區）市場。

常用主要安全認證:
IEC規格：英國BSI  德國VDE  瑞典SEMKO 中國CCC
UL規格： 美國UL列表/UR認可  加拿大CSA
其他規格：日本PSE
