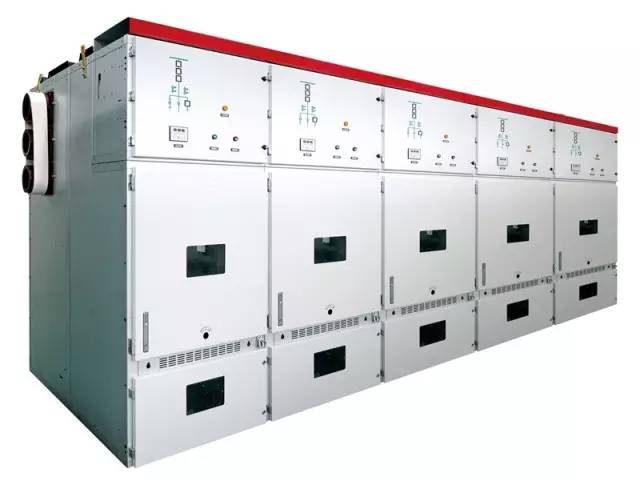

開關柜為什么叫“成套”，都由什么柜組成？

開關柜由進線、計量、PT、出線等組成。柜內裝有一次、二次元件，在購買時必須配套，所以叫“成套”。

張小四

還有更多的電氣小常識可以了解：

1

我國電力電壓有多少個級別，并說出分級的作用？

答：分為500KV、220KV、110KV、35KV、10KV、380V、220V等級別。

由于電壓的高低與線損有關，電壓越高、線損越低。這樣，輸送電的距離越遠，需要輸送的電壓級別就越高。

2

為什么要卸電壓（10KV級別）？用什么方法可以安全卸電壓？

答：在進行停電的時候，為了防止電容還有余電，傷及人員，所以必須卸電壓。

安全卸電壓的方法：打開柜門或屏板時，不可直接用手接觸母線。先用10KV的試電筆檢查是否有電，然后找一顆導線，一頭接地、一頭接在試電筆前端，用試電筆前端接觸母線放電，完成后方可維修，保證人身安全。切記這一點。

3

10KV試驗電的電壓應該是多少？國內、國際標準有什么區別？

答：國內：柜體4.2萬伏，斷口4.8萬伏；國際：3.6萬伏。

4

如何理解開關柜型號中KYN各字母的含義？

答：K—金屬封閉鎧裝式；Y—移開式；N—戶內。

5

泄壓通道的作用是什么？

答：若萬一柜體發生爆炸,將會產生一股強勁的氣浪。這時如果柜頂有泄壓通道，則氣浪可由頂部排出,而不影響其他部分的正常工作；若無泄壓通道，氣浪就會向最薄弱的地方沖開。

6

開關柜應裝配那些主要一次元件？

答：斷路器、觸座、避雷器、零序互感器、電流互感器(CT)、電壓互感器(PT)、高壓熔斷器等。

7

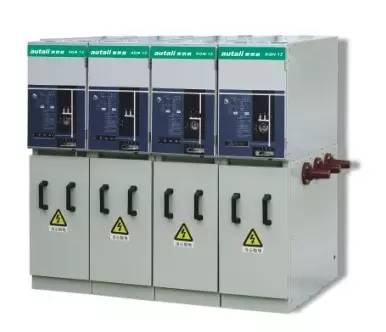

環網開關柜的作用是什么？靠什么保護變壓器？

答：作用是可帶負荷分合閘，他靠高壓熔斷器來保護變壓器。

8

空氣絕緣距離的國家標準是多少？

答：相間相對地的空氣距離，10KV要求125mm。

9

什么叫絕緣件爬距？

答：高壓帶電側至地的、沿絕緣件外表爬行的導通距離叫絕緣件爬距。10KV要求235mm。

10

用什么方法檢查真空開關是否真空？

答：用耐壓試驗檢測。斷口用4.8萬伏檢測。

11

隔離插頭、隔離開關有什么作用，用于哪種柜類？

答：隔離插頭，用于手車柜；隔離開關用于固定柜。其作用均為不帶負荷分合閘，方便維修。

12

高壓柜電流大致分幾級？負荷開關屬哪級？

答：分大  中  小，即：3150A、1250A、630A 三級。負荷開關屬630A級別。

13

高壓熔斷器作用是什么？

答：作保護變壓器用，PT屬小型變壓器類。

14

帶電顯示器有什么作用？

答：起指示作用，顯示柜內是否有高壓電。

15

程序鎖起什么作用？安裝在什么地方？

答：柜與柜操作順序按規定程序連鎖，起到防誤操作的作用。

16

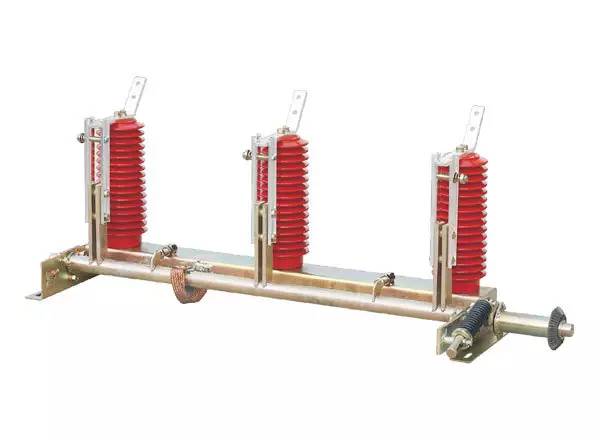

接地開關起什么作用？

答：接地開關安裝在出線端，檢修時可以防止倒供高壓電，保證人身安全。

17

活門的作用是什么？

答：當手車拉離柜體時，防止人或金屬接觸到帶高壓電的靜觸頭。

18

母線為什么要套膠？

答：起到一個絕緣的作用，可減少空氣絕緣距離，防止小動物入柜造成短路事故。

19

避雷器的作用是什么？為什么每組柜都至少有一個避雷器？

答：避雷器按電壓等級設計，千萬不能裝錯。有些還根據用途不同設計而設計不同。如：發電廠輸出電的、有線路運行的、有電容的。

避雷器主要是當線路中某地段產生過高電壓時，可將其吸收以達到線路安全運行的目的。如：進線柜有一套避雷器，可保護柜內線路安全；而外路電源在進柜時，已經裝有避雷器，所以如果外路電源產生高電壓，由于有避雷器作保護，入柜時就比較安全；出線柜下端帶避雷器，主要是考慮真空斷路器分合時會產生過電壓現象，所以必須安裝避雷器以代替過電壓吸收器。

20

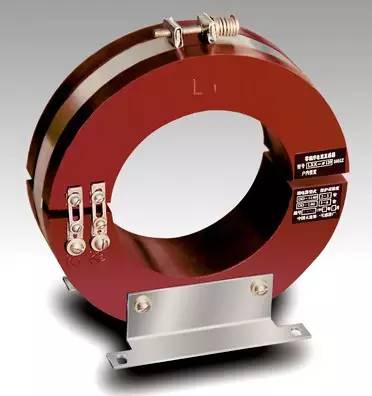

說說電流互感器及零序互感器的作用。

答：電流互感器起計量保護作用；零序互感器起保護作用。

21

電流互感器可以返轉裝配嗎？為什么？

答：正常流向L1→L2，如果由L2→L1 ，則二次線設計需作修改。

22

VE柜和環網柜有什么區別？

答：VE柜（手車型）用斷路器分斷，保護變壓器0.2秒，環網柜(固定型)用高壓熔斷器保護變壓器0.02秒。

23

濕控器起什么作用？

答：通過感應探頭探測出濕度，如超過正常濕度，通過發熱板發熱進行調節。有兩種操作方式：自動和手動。

24

一次方案圖起什么作用？

答：代表主回路線路上所裝配的原件及走向。

25

PT與CT叫法代表什么？

答：PT—電壓互感器，CT—電流互感器。
